Jaeger stekkerdoos

Wat is een Jaeger stekkerdoos?

De Jaeger stekkerdoos (ook wel Jaeger-stekker of Erich Jaeger 13-polig) is een robuuste 13-polige aansluiting voor de elektrische verbinding tussen trekker en aanhanger. Ontwikkeld door Erich Jaeger eind jaren ’80, volgt het de ISO 11446-norm en is het de standaard geworden in veel Europese aanhangerbouw, vooral in DE/NL/BE.

Wat de Jaeger uniek maakt, is de bajonetsluiting: steek de stekker in de doos en draai het omhulsel een kwartslag (90 graden) voor een stevige, trillingsbestendige verbinding – ideaal voor zwaar transport. Nieuwe trekkers worden vaak standaard met een Jaeger-stekkerdoos uitgerust.

De Jaeger ondersteunt niet alleen basisverlichting (zoals richtingaanwijzers en remlichten), maar ook extra functies zoals constante plus (pin 9, voor binnenverlichting of koelkast), achteruitrijlicht (pin 8) en mistachterlicht (pin 2). Voor LED-systemen op aanhangers is dit een betrouwbare basis.

Meer over het volledige 13-polige schema en pin-indeling? Bekijk ons artikel: 13-polige stekker met pin-indeling en schema. En een overzicht van alle aanhanger verlichtingsoplossingen vindt u op deze pagina: verlichting voor aanhangwagens.

Bajonetsluiting: hoe werkt het en waarom is het beter?

De bajonet-coupling is geïnspireerd op industriële connectoren: twee of meer pinnen/groeven zorgen voor een twist-lock. Bij Jaeger draai je het omhulsel met de hand – geen gereedschap nodig.

• Steviger vast dan schroef- of clip-systemen (weerstaat trillingen en vuil).
• Beter waterdicht (IP-norm vaak hoger bij goede kwaliteit).
• Sneller aansluiten – handig bij koud weer of modderige omstandigheden.

Tip: Draai altijd volledig tot de klik, en controleer op vuil in de groeven om corrosie te voorkomen.

Voordelen voor aanhangerbouw

• Hoge retentiekracht bij trillingen/schokken (beter dan clip- of push-systemen op Multicon).
• Betere bescherming tegen vuil/corrosie (ring + O-ring).
• Snelle koppeling/ontkoppeling bij laden/lossen.

Montage-tips specifiek voor aanhangers:

Gebruik contactvet (anti-corrosie) op pinnen bij buitentoepassingen of zoutrijke omgevingen.
Monteer de doos met afdichtingskit (silicone of butyl) op de dwarsbalk/kast – voorkom waterinloop via montagegaten.
Reinig pinnen/groeven vóór eerste gebruik (vuil leidt tot oxidatie en hogere weerstand).

Technische specificaties van de Jaeger stekker

• Contacten: 13 massieve ronde pinnen (lage contactweerstand, goede stroomdoorvoer).
• Sluiting: bajonet-coupling (90° twist-lock met geleidepinnen/groeven + ringafdichting).
• Waterdichtheid: IP67 of hoger bij Expert-serie (100% waterdicht bij correcte montage).
• Extra functies voor aanhanger-LED: pin 9 (permanente + voor binnenverlichting/koelkast), pin 8 (achteruitrij), pin 2 (mistachter), pin 12 (gereserveerd voor toekomstige functies).
• Aanbevolen draadsecties (ISO 11446): 1,5 mm² voor signaalpinnen (1-8), minimaal 2,5 mm² voor power/ground (pins 3,9,10,11,13) om spanningval laag te houden bij LED-belasting.

Jaeger vs Multicon West: een overzicht voor aanhangerbouw

Beide systemen volgen ISO 11446 (zelfde elektrische pinout), maar verschillen in ontwerp – handig bij nieuwbouw of vervanging.

In de aanhangerbouw zien we Jaeger vaak de voorkeur krijgen voor langdurige betrouwbaarheid, vooral bij LED-verlichting met hogere belasting.

Aansluitschema Jaeger stekker

Het aansluiten van een Jaeger stekkerdoos vraagt aandacht voor deze punten:

• Bedrading aansluiten volgens het schema (zie afbeelding) en constante stroom correct verbinden.
• Constante stroom en bijbehorende massa via minimaal 2,5 mm² draad aansluiten.
• Geen wijzigingen aanbrengen in de elektrische installatie van het voertuig.
• Bij CAN-bus voertuigen: stel het voertuig in op aanhanger-modus om foutcodes te voorkomen (of gebruik een CAN-bus module).

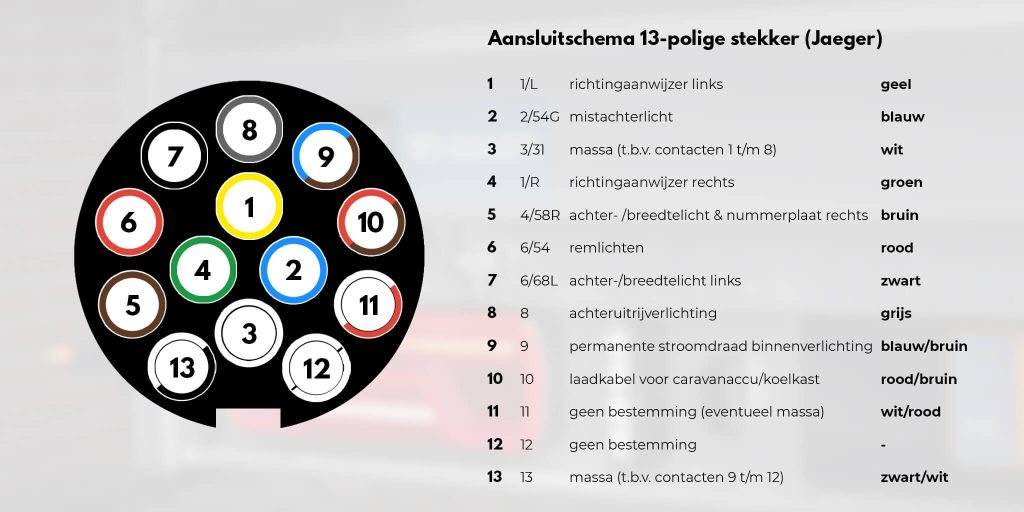

Hieronder het aansluitschema van de 13-polige Jaeger stekkerdoos. Vragen? Neem gerust contact op.

Tips voor aansluiting en het voorkomen van storingen

Bij het aansluiten van de Jaeger-stekkerdoos op een aanhanger helpen deze aandachtspunten om alles soepel te laten lopen:

• Draadsectie: Gebruik minimaal 2,5 mm² voor pin 9 (permanente plus) en pin 13 (massa) – dit houdt spanningval laag, ook bij laden van batterij of koelkast.
• Afdichting en onderhoud: Verwijder adapters als ze niet in gebruik zijn, om condens en vocht te voorkomen. Een dummy-cap of regelmatige check houdt contacten schoon.
• CAN-bus integratie: Bij moderne voertuigen kan extra belasting leiden tot meldingen. Een CAN-bus compatibele module of instelling op aanhanger-modus lost dit vaak op – bekijk onze CAN-bus oplossingen voor meer info.
• Massa-aansluiting: Zorg voor gescheiden massa’s (pin 3/11/13) om grondlussen te vermijden – dat voorkomt flikkeren of storingen in LED-verlichting.
• Algemene check: Na montage even doormeten en testen met aangesloten aanhanger – kleine aanpassingen maken vaak het verschil.

Voor meer tips rondom verlichting aansluiten op aanhangers: lees ons artikel aanhangerverlichting aansluiten – praktische handleiding.
